Opfølgning på rodbehandling, som vi lavede på isbjørnen

Tirsdag d. 2. april efter Påske er klinik lukket, da jeg er i Aalborg ZOO for at sætte krone på en isbjørn, der har knækket sin vigtige hjørnetand.

Dette er en opfølgning på den rodbehandling, som vi lavede på isbjørnen 5. marts: https://nyheder.tv2.dk/samfund/2024-03-11-se-videoen-isbjoern-fik-omfattende-rodbehandling

Selvom rodbehandling blev en vellykket behandling af den knækkede hjørnetand, vil hjørnetanden som en rodbehandlet tand ikke kunne holde særlig længe uden en krone.

Derfor sætter vi krone på isbjørnen 2. april.



Inuk er født i Aalborg ZOO for 4 år siden og er en meget nysgerrig og intelligent hun isbjørn. Da hun leger med bildæk, knækkede hun sin hjørnetand.

Sammen med dyrlæger fra Københavns Universitet (Veterinær medicin) med specialuddannelse i behandling af tænder på dyr blev hjørnetand rodbehandlet og 3D scannet.

Vores datter, som læser til dyrlæge, er med. Hun har ansvaret for at måle respirations frekvensen. Hun instrueres nøje af det dedikerede team af dyrlæger og dyrepassere.

-den er go’ nok, far er temmelig stolt.. men den unge dame er også ualmindelig dygtig og dybt engageret.

Klinikkens 3D-scanner ses i forgrunden.

Isbjørne overlever normalt ikke mange år i fangenskab, men da Inuk er født i Aalborg ZOO og har vænnet sig til mennesker, vil hun nu med en behandlet hjørnetand forhåbentligt have mange år tilbage.

Tandimplantater – Guided Implant

Tandimplantater – Guided Implant

Metoder og risici

Traditionel metode

Astra Implant System
ASTRA Dentsply Sirona Tech Implant System

Der er naturligvis altid fordele og ulemper ved tandimplantater. Fordelene taler for sig selv, men det er en omstændig proces, der kræver tid, og typisk tager det op til 6 måneder for implantatet og kæbeknoglen at vokse sammen. Denne sammenvoksning kaldes osseointegration. Læs mere >her<

Med traditionel metode indsættes implantat ved en operation, hvor hele området frilægges. Derefter sys området sammen, og der afventes opheling af implantat typisk ½ år, førend aftryk til abutment og krone tages og fremstilles. Helingsprocessen påvirkes imidlertid negativt af tobak, dårlig mundhygiejne, ukontrolleret diabetes, stråle-/ kemo-/ steroid- terapi, hvorfor behandling med implantat frarådes i disse tilfælde.

Indsættelse af tandimplantater foretages som en kirurgisk operation, og en kirurgisk operation vil altid være forbundet med en række generelle risici. Disse generelle risici omfatter infektion, mulige skader på nervevæv og kraftig blødning under eller efter operativt indgreb.

Med digital 3D scanning af tandsæt og kæber kan sandsynlighed for risici nedsættes.
DentsPly Sirona ASTRA Implant Azento System
DentsPly Sirona ASTRA Implant Azento System
Med digital 3D scanning af tandsæt og kæber kan planlægning visualiseres virtuelt i 3D og reducere omfang af operation.

Implantat, abutment og temporær krone bliver special fremstillet efter den foretagne 3Dscanning med 3Shape scanner og 3D CBCT.

Princippet giver mulighed for kort efter operation at indsætte midlertidig krone (3D printet krone), således at der ikke er en “tom plads” i tandrækken. Efter ½ år fremstilles permanent krone (MK krone).

Princippet med minimal operation har altså den fordel, at indgrebet er minimeret. Opheling af tandkød og indheling af implantat er derfor fremskyndet, men der skal fortsat udvises forsigtighed og respekt om det krævende miljø, som mundhulen altid vil være, lige gyldigt hvor godt forberedt implantatet indsættes. Derfor anbefales lige efter operation med indsættelse af implantat, at der indsættes healing abutment (se nedenfor), som er designet specifikt efter den aktuelle scanning af tandkød i området.

Arbejdsgang med Azento Guided Implant System (DentsPly Sirona ASTRA Implant)

Guided Implant

Den ovennævnte metode kaldes Guided Implant, og jeg bruger Azento systemet med de gennemprøvede implantater fra DentsPly Sirona ASTRA Implant System. Jeg har brugt ASTRAs implantater siden 1992.

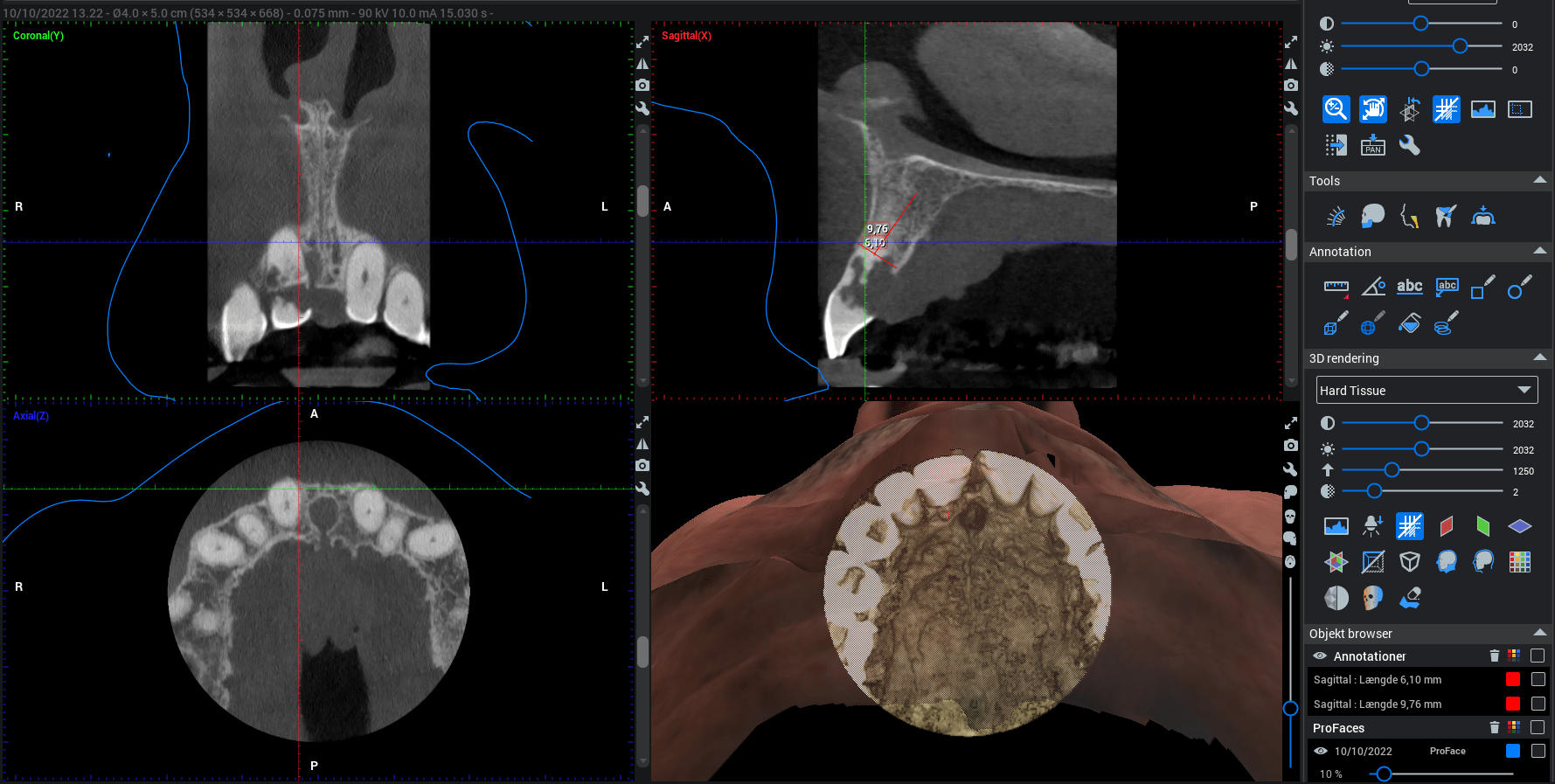

Kæbeknogle (de indre konturer) 3Dscannes med CBCT scanner, og tandsæt (de ydre konturer) scannes med digital 3D scanner. Begge dele sker i klinik på Ulrikkenborg Plads. Sammensættes (stitching (1)) de to 3D scanningstyper i 3D, kan den helt nøjagtige position af implantat vælges.

Placering af implantat planlægges virtuelt med visuel visning  i 3D. ©Tandlæge Jakob Kihl

Med Implant Planner 3D software kan operation visualiseres og planlægges, og implantat, abutment og temporær krone special fremstilles custom made. Metoden er præcis og reducerer omfanget af kirurgi.

Planlægning i 3D på baggrund af CBCT og digital scanning. Her visualiseres implantatet med healing abutment. ©Tandlæge Jakob Kihl

Abutment

Healing og permanent

Abutment kaldes forbindelses delen mellem selve implantatet og tandkronen. Abutment fastsættes på implantat med en skrue.

Abutment systemet anvendt i forbindelse med Azento Guided Implant/ASTRA Implant System er navngivet Atlantis.

Udformning mod tandkød er med Azento Guided Implant custom made. Dvs. at abutment er special fremstillet efter 3D scanning. Hermed fremstilles abutment nøjagtigt efter tandkødets overflade det pågældende sted, hvor implantat planlægges indsat.

Viser situationen under indsættelse af implantat, at det ville være klogt at afvente en ophelingsperiode, indsættes hygiejnisk ophelings abutment – healing abutment (se foto ovenfor). Er vurderingen, at der kan indsættes permanent abutment + krone, indsættes i stedet dette. En af mange fordele ved Azento Guided Implant er, at vælges en ophelingsperiode med healing med healing abutment er udformning mod tandkød nøjagtig ens med det permanente abutment, hvorved der opnås en harmonisk opheling af tandkødet, og udformning af tandkød efter opheling passer nøjagtig til det permante abutments facon, der mod tandkødet er identisk med healing abutment.

ASTRA Azento guided implant. Illustration viser udformning af healing abutment (venstre) og udformning af permanent abutment + krone (højre). Tandlæe Jakob Kihl
ASTRA Azento guided implant. Illustration viser udformning af healing abutment (venstre) og udformning af permanent abutment + krone (højre).
ASTRA Azento guided implant. Illustration viser udformning af healing abutment (venstre) og udformning af permanent abutment + krone (højre). Tandlæge Jakob Kihl
ASTRA Azento guided implant. Illustration viser de forskellige abutments. Healing abutment til venstre, permanent abutment i midten, permanent abutment med krone til højre.
ASTRA Atlantis permanent (gold-shaded titanium) Abutment. Abutment er special fræset fra en blok med titanium (Ti 6Al-4V) ud fra opmålingen i 3D. Tandlæge Jakob Kihl
Permanent abutment ASTRA Atlantis (gold-shaded titanium).
Abutment er special fræset fra en blok med titanium (Ti 6Al-4V) ud fra opmålingen i 3D.
Skrue fastgør abutment i implantat, hvorefter krone sættes på.
ASTRA Atlantis abutment angulated screw. Typisk ved fortænder vil et skruehul til abutment være synligt, hvorfor Atlantis abutment har udviklet et vinklet skrue system, således at skruehul kan skjules på bagsiden af kronen. Tandlæge Jakob Kihl
ASTRA Atlantis abutment angulated screw.
Typisk ved fortænder vil et skruehul til abutment være synligt, da skruens akse er i retning mod forsiden af kronen.  Derfor har ASTRA Atlantis abutment udviklet et vinklet skrue system, således at skruehul kan skjules på bagsiden af kronen.

Referencer

Den publicerede litteratur understøtter brugen af ​​Guided Implant til en forudsigelig og kontrolleret implantat kirurgi metode.

  • Højere nøjagtighed sammenlignet med frihåndskirurgi (3–8)
  • Sikker og forudsigelig operation kan anvendes alle steder i munden (2,4,12,18–28)
  • Minimalt invasiv behandling er mulig (16,34,36)
  • Reduceret tid i tandlægestolen kan opnås (37)
  • Opretholdt patienttilfredshed ved årlige opfølgninger (38,39)
  1. Egbert N, Cagna DR, Ahuja S, Wicks RA. Accuracy and reliability of stitched cone-beam computed tomography images. Imaging Sci Dent. 2015 Mar;45(1):41-7 Abstract in Pubmed
  2. Stokbro K, Aagaard E, Torkov P, Bell RB, Thygesen T.
    Virtual planning in orthognathic surgery. Int J Oral Maxillofac
    Surg 2014;43(8):957-65. Abstract in PubMed
    3. Vercruyssen M, Cox C, Coucke W, et al. A randomized
    clinical trial comparing guided implant surgery (bone- or
    mucosa-supported) with mental navigation or the use of
    a pilot-drill template. J Clin Periodontol 2014;41(7):717-23.
    Abstract in PubMed
    4. Vercruyssen M, Coucke W, Naert I, et al. Depth and lateral
    deviations in guided implant surgery: An rct comparing
    guided surgery with mental navigation or the use of a pilotdrill template. Clin Oral Implants Res 2015;26(11):1315-20.
    Abstract in PubMed
    5. Shen P, Zhao J, Fan L, et al. Accuracy evaluation of
    computer-designed surgical guide template in oral
    implantology. J Craniomaxillofac Surg 2015;43(10):2189-94.
    Abstract in PubMed
    6. Arisan V, Karabuda CZ, Mumcu E, Ozdemir T.
    Implant positioning errors in freehand and computer-aided
    placement methods: A single-blind clinical comparative
    study. Int J Oral Maxillofac Implants 2013;28(1):190-204.
    Abstract in PubMed
    7. Park C, Raigrodski AJ, Rosen J, Spiekerman C,
    London RM. Accuracy of implant placement using precision
    surgical guides with varying occlusogingival heights:
    An in vitro study. J Prosthet Dent 2009;101(6):372-81.
    Abstract in PubMed
    8. Lin YK, Yau HT, Wang IC, Zheng C, Chung KH. A novel
    dental implant guided surgery based on integration of
    surgical template and augmented reality. Clin Implant Dent
    Relat Res 2015;17(3):543-53. Abstract in PubMed
    9. Edelmann AR, Hosseini B, Byrd WC, et al. Exploring
    effectiveness of computer-aided planning in implant
    positioning for a single immediate implant placement.
    J Oral Implantol 2016;42(3):233-9. Abstract in PubMed
    10. D’Haese J, De Bruyn H. Effect of smoking habits on
    accuracy of implant placement using mucosally supported
    stereolithographic surgical guides. Clin Implant Dent Relat
    Res 2013;15(3):402-11. Abstract in PubMed
    11. Cassetta M, Giansanti M, Di Mambro A, Stefanelli LV.
    Accuracy of positioning of implants inserted using a
    mucosa-supported stereolithographic surgical guide in
    the edentulous maxilla and mandible. Int J Oral Maxillofac
    Implants 2014;29(5):1071-8. Abstract in PubMed
    12. Cassetta M, Di Mambro A, Giansanti M, Stefanelli LV,
    Cavallini C. The intrinsic error of a stereolithographic surgical
    template in implant guided surgery. Int J Oral Maxillofac
    Surg 2013;42(2):264-75. Abstract in PubMed
    13. Arisan V, Karabuda ZC, Ozdemir T. Accuracy of two
    stereolithographic guide systems for computer-aided
    implant placement: A computed tomography-based
    clinical comparative study. J Periodontol 2010;81(1):43-51.
    Abstract in PubMed
    14. Testori T, Robiony M, Parenti A, et al. Evaluation of
    accuracy and precision of a new guided surgery system:
    A multicenter clinical study. Int J Periodontics Restorative
    Dent 2014;34(suppl):s59-s69. Abstract in PubMed
    15. Cassetta M, Di Mambro A, Giansanti M, Stefanelli LV,
    Barbato E. Is it possible to improve the accuracy of implants
    inserted with a stereolithographic surgical guide by reducing
    the tolerance between mechanical components? Int J Oral
    Maxillofac Surg 2013;42(7):887-90. Abstract in PubMed
    16. Cassetta M, Di Mambro A, Di Giorgio G, Stefanelli LV,
    Barbato E. The influence of the tolerance between
    mechanical components on the accuracy of implants
    inserted with a stereolithographic surgical guide:
    A retrospective clinical study. Clin Implant Dent Relat Res
    2015;17(3):580-8. Abstract in PubMed
    17. Koop R, Vercruyssen M, Vermeulen K, Quirynen M.
    Tolerance within the sleeve inserts of different surgical
    guides for guided implant surgery. Clin Oral Implants Res
    2013;24(6):630-4. Abstract in PubMed
    18. Schneider D, Schober F, Grohmann P, Hammerle CH,
    Jung RE. In-vitro evaluation of the tolerance of surgical
    instruments in templates for computer-assisted guided
    implantology produced by 3-d printing. Clin Oral Implants
    Res 2015;26(3):320-5. Abstract in PubMed
    19. D’haese J, Van De Velde T, Elaut L, De Bruyn H.
    A prospective study on the accuracy of mucosally supported
    stereolithographic surgical guides in fully edentulous
    maxillae. Clin Implant Dent Relat Res 2012;14(2):293-303.
    Abstract in PubMed
    20. Van Assche N, Quirynen M. Tolerance within a
    surgical guide. Clin Oral Implants Res 2010;21(4):455-58.
    Abstract in PubMed
    21. Al-Harbi SA, Sun AY. Implant placement accuracy
    when using stereolithographic template as a surgical
    guide: Preliminary results. Implant Dent 2009;18(1):46-56.
    Abstract in PubMed
    22. Arisan V, Karabuda ZC, Piskin B, Ozdemir T. Conventional
    multi-slice computed tomography (ct) and cone-beam
    ct (cbct) for computer-aided implant placement. Part
    ii: Reliability of mucosa-supported stereolithographic
    guides. Clin Implant Dent Relat Res 2013;15(6):907-17.
    Abstract in PubMed
    23. Cassetta M, Stefanelli LV, Giansanti M, Di Mambro A,
    Calasso S. Accuracy of a computer-aided implant
    surgical technique. Int J Periodontics Restorative Dent
    2013;33(3):317-25. Abstract in PubMed
    24. Cassetta M, Giansanti M, Di Mambro A, Calasso S,
    Barbato E. Accuracy of two stereolithographic surgical
    templates: A retrospective study. Clin Implant Dent Relat Res
    2013;15(3):448-59. Abstract in PubMed
    25. Cassetta M, Di Mambro A, Giansanti M, Stefanelli LV,
    Barbato E. How does an error in positioning the template
    affect the accuracy of implants inserted using a single fixed
    mucosa-supported stereolithographic surgical guide? Int J
    Oral Maxillofac Surg 2014;43(1):85-92. Abstract in PubMed
    26. Stubinger S, Buitrago-Tellez C, Cantelmi G.
    Deviations between placed and planned implant
    positions: An accuracy pilot study of skeletally supported
    stereolithographic surgical templates. Clin Implant Dent
    Relat Res 2014;16(4):540-51. Abstract in PubMed
    27. Valente F, Schiroli G, Sbrenna A. Accuracy of computeraided oral implant surgery: A clinical and radiographic
    study. Int J Oral Maxillofac Implants 2009;24(2):234-42.
    Abstract in PubMed
    28. Van de Wiele G, Teughels W, Vercruyssen M, et al.
    The accuracy of guided surgery via mucosa-supported
    stereolithographic surgical templates in the hands of
    surgeons with little experience. Clin Oral Implants Res
    2014;E-pub Oct 16, doi:10.1111/clr.12494. Abstract in PubMed
    29. Vercruyssen M, Cox C, Naert I, et al. Accuracy and
    patient-centered outcome variables in guided implant
    surgery: A rct comparing immediate with delayed
    loading. Clin Oral Implants Res 2016;27(4):427-32.
    Abstract in PubMed
    30. Kang SH, Lee JW, Lim SH, Kim YH, Kim MK. Verification
    of the usability of a navigation method in dental implant
    surgery: In vitro comparison with the stereolithographic
    surgical guide template method. J Craniomaxillofac Surg
    2014;42(7):1530-5. Abstract in PubMed
    31. Ruppin J, Popovic A, Strauss M, et al. Evaluation of
    the accuracy of three different computer-aided surgery
    systems in dental implantology: Optical tracking vs.
    Stereolithographic splint systems. Clin Oral Implants Res
    2008;19(7):709-16. Abstract in PubMed
    32. Sarment DP, Sukovic P, Clinthorne N. Accuracy of implant
    placement with a stereolithographic surgical guide. Int J Oral
    Maxillofac Implants 2003;18(4):571-7. Abstract in PubMed
    33. Somogyi-Ganss E, Holmes HI, Jokstad A. Accuracy of
    a novel prototype dynamic computer-assisted surgery
    system. Clin Oral Implants Res 2015;26(8):882-90.
    Abstract in PubMed
    34. Abboud M, Wahl G, Guirado JL, Orentlicher G.
    Application and success of two stereolithographic surgical
    guide systems for implant placement with immediate
    loading. Int J Oral Maxillofac Implants 2012;27(3):634-43.
    Abstract in PubMed
    35. Aboul-Hosn Centenero S, Hernandez-Alfaro F.
    3d planning in orthognathic surgery: Cad/cam surgical
    splints and prediction of the soft and hard tissues results
    – our experience in 16 cases. J Craniomaxillofac Surg
    2012;40(2):162-8. Abstract in PubMed
    36. Arisan V, Bolukbasi N, Oksuz L. Computer-assisted
    flapless implant placement reduces the incidence of surgeryrelated bacteremia. Clin Oral Investig 2013;17(9):1985-93.
    Abstract in PubMed
    37. Arisan V, Karabuda CZ, Özdemir T. Implant surgery
    using bone- and mucosa-supported stereolithographic
    guides in totally edentulous jaws: Surgical and postoperative outcomes of computer-aided vs. Standard
    techniques. Clin Oral Implants Res 2010;21(9):980-88.
    Abstract in PubMed
    38. Van de Velde T, Sennerby L, De Bruyn H. The clinical and
    radiographic outcome of implants placed in the posterior
    maxilla with a guided flapless approach and immediately
    restored with a provisional rehabilitation: A randomized
    clinical trial. Clin Oral Implants Res 2010;21(11):1223-33.
    Abstract in PubMed
    39. Vercruyssen M, van de Wiele G, Teughels W, et al.
    Implant- and patient-centred outcomes of guided surgery,
    a 1-year follow-up: An rct comparing guided surgery
    with conventional implant placement. J Clin Periodontol
    2014;41(12):1154-60. Abstract in PubMed

3D Cone Beam Computer Tomografi (CBCT) | CT- MR- Ultralyd- scanning

3D CBCT røntgen giver mulighed for at se et problem fra alle retninger (xyz): Fra siden, ovenfra eller i hvilken som helst vinkel, som du ønsker at dreje billedet hen til. I dette tilfælde ses en resorption af roden af den ene fortand, der ikke var synlig klinisk og ikke kunne tolkes entydigt ud fra et traditionelt røntgenbillede. Patienten havde blot bemærket, at fortanden havde flyttet sig. © Tandlæge Jakob Kihl | Lyngby
Interesse området afbildes som en cylinder, hvor mål (her til indsættelse af implantat) kan indsættes præcist i 3D. © Tandlæge Jakob Kihl
Interesse området afbildes som en cylinder, hvor mål (her til indsættelse af implantat) kan indsættes præcist i 3D.
© Tandlæge Jakob Kihl | Lyngby
3D CBCT afslører fraktur af rod, der ikke kan diagnosticeres med traditionelt røntgen.
© Tandlæge Jakob Kihl | Lyngby

3D

Cone Beam Computer Tomografi (CBCT) | Computer Tomografi (CT-scanning) | MR-scanning | Ultralyd-scanning

Hvad kan det bruges til ?

3D scanning af ydre overflader er beskrevet under 3D print.

3D scanning af indre overflader beskrives nedenfor.

Cone Beam Computer Tomografi (CBCT)

3. Dimension (3D)

Med CBCT kan et område ses i 3D.

Visualisering i 3D har en afgørende betydning ved planlægning af kirurgiske operationer.

Field of View (FOV)

Typisk er området cylinderformet (se fotos ovenfor). Denne cylinder kaldes Field of View (FOV). Af hensyn til strålehygiejne søges FOV området begrænset og centreret omkring det område, som der ønskes undersøgt i 3D. Nedenfor eksempler på de mest typiske FOV, som jeg anvender til CBCT.

FOV 5×5 cm
FOV 5X5
FOV 8×15 cm
FOV 8X15
FOV 13×15 cm

Jeg kan med det nuværende udstyr på Ulrikkenborg Plads tage FOV helt op til FOV 20×17 cm. Der er dog sjældent indikation for så stor FOV.

Typisk anvendelse af CBCT :

  1. Implantater
  2. Rodbehandlinger
  3. Visdomstænder
  4. Kæbeled
  5. Kæbehuler
  6. Kæbebrud
  7. Knækkede rødder

Med traditionelt almindeligt røntgen billede fås ikke den 3. dimension.

Øverst traditionelt røntgen billede : Afbildning på røntgen film (P) Med et traditionelt almindeligt røntgen billede vil alle strukturer, som røntgenstrålen passerer på vejen mod filmpladen, være sammenflettet og afbildet ovenpå hinanden. Figurerne er overlejrede. Nederst tomografi (CBCT eller CT) : Grundprincippet i tomografi: Ikke overlejrede tomografiske lag S1 og S2 i modsætning til det sammenflettede projektionsbillede P hvor figurerne lægger sig i lag.
Øverst traditionelt røntgen billede :
Afbildning på røntgen film (P) Med et traditionelt almindeligt røntgen billede vil alle strukturer, som røntgenstrålen passerer på vejen mod filmpladen, være sammenflettet og afbildet ovenpå hinanden. Figurerne er overlejrede.
Nederst grundprincippet i tomografi: Ikke overlejrede tomografiske lag S1 og S2 i modsætning til det sammenflettede projektionsbillede P hvor figurerne lægger sig i lag.

Med et traditionelt almindeligt røntgen billede vil alle strukturer, som røntgenstrålen passerer på vejen mod filmpladen, være sammenflettet og afbildet ovenpå hinanden, da de lægger sig efter hinanden i strålegangen.

Alt mellem røntgen kilden og interesse området, som røntgen kilden rettes mod, afbildes i modtagerfeltet ; dette kan være en fotofilm eller sensor plade (røntgendetektor).

CBCT er en volumetrisk (3D) røntgenmetode.

CBCT – The Basics

CBCT

CBCT-teknikken opererer med én flad sensor plade (røntgendetektor),
som roterer kun én gang rundt om patienten under en optagelse.

Forskel CBCT og CT scanning. Ved CBCT scanning roteres éen gang, hvorimod der ved en CT scanning roteres flere gange.
Forskel CBCT og CT scanning. Ved CBCT scanning (øverst) roteres éen gang, hvorimod der ved en CT scanning (nederst) roteres flere gange.
Medicinsk CT scanning : Tomografi giver snitbilleder. Emnet “skæres op” i skiver.
Medicinsk CT scanning : Skiverne bruges til at rekonstruere emnet.
CBCT-scanning : Det ønskede volumen opnås.
CBCT-scanning : Derefter opdeles volumen i skiver.

Forskel mellem CBCT og CT-scanning.

Tomografi | Computer Tomografi : CT scanning (CT) | Computed Axial Tomography (CAT) | Cone Beam Computer Tomografi (CBCT)

Cone Beam computer-tomografi (CBCT) er en specialiseret udgave af den medicinske CT-scanning (Computer Tomografi). CT scanning kaldes også i engelsk litteratur CAT-scanning (Computed Axial Tomography).

Den primære forskel mellem CBCT og CT er, at CBCT opererer med et kegleformet (Cone) strålebundt (Beam) modsat CT, hvor strålebundtet er vifteformet.

Medicinsk CT scanning : Patient ligger typisk ned, og røntgen roterer flere gange om patienten. Strålebundtet er vifteformet.

Derudover opererer den medicinske CT-teknik med en eller flere rækker af røntgendetektorer, der bevæger sig flere gange omkring det område, der skal afbildes.

Medicinsk CT-scanning : Patient ligger ned på bevægelig slæde, og en eller flere rækker af røntgendetektorer bevæger sig i en cirkel flere gange rundt om det område, der skal afbildes.
Medicinsk CT-scanning : Patient ligger ned på bevægelig slæde, og en eller flere rækker af røntgendetektorer bevæger sig i en cirkel flere gange rundt om det område, der skal afbildes.

CBCT-teknikken opererer med én røntgendetektor, og det er derfor kun nødvendigt, at detektoren roterer én gang rundt om patienten under en optagelse.

CBCT scanning : Cone (kegle) Beam (stråle) CT scanning : Røntgen strålen går igennem det ønskede område* som en kegle, og afbildning af røntgen sker på en flad sensorplade. Et stort antal 2D fotos bliver taget under éen rotation fra de forskellige vinkler. Et 3D volumetrisk billede bliver derefter beregnet. * På det viste eksempel et helt hoved med aksen af cylinder (FOV) i midten.
CBCT scanning : Cone (kegle) Beam (stråle) CT scanning : Røntgen strålebundtet går igennem det ønskede område* som en kegle, og afbildning af røntgen sker på en flad sensorplade. Et stort antal 2D fotos bliver taget under éen rotation fra de forskellige vinkler. Et 3D volumetrisk billede bliver derefter beregnet.
* På det viste eksempel et helt hoved med aksen af cylinder (FOV) i midten.

Dette betyder, at opløsningen (spatialopløsningen) i CBCT-billeder generelt er højere og stråledosis lavere end ved en medicinsk CT undersøgelse.[Tandlæge Jakob Kihl]

© Tandlæge Jakob Kihl | Lyngby
© Tandlæge Jakob Kihl | Lyngby

Når CBCT-undersøgelsen er udført, har man et datavolumen (voxels) til rådighed. (Se nederst under noter). [Tandlæge Jakob Kihl] Data består af aksiale snit, der kan rekonstrueres i en software til at gengive forskellige planer med udgangspunkt i 3 dimensionelle planer : Det aksiale, koronale og sagittale plan svarende til matematikkens xyz planer. Der kan også fremstilles en virtuel 3D-model.

Ud af de mange CBCT scannere i brug i Danmark i dag, har kun to CBCT scannere mulighed for korrektion af bevægelse under optagelsen. Dette har stor betydning (se nedenfor), og det var derfor vigtigt for mig at vælge en CBCT scanner til tandlægeklinikken på Ulrikkenborg Plads, der har indarbejdet en korrektion for ufrivillige bevægelser i udstyrets algoritmer. Patient movement artifact correction. Der er kun to CBCT scannere, der kan dette (begge testet i undersøgelsen nedenfor) :  3Shape X1™ og den CBCT scanner, som jeg anvender: Planmeca ProMax® 3D Mid ProFace
med Planmeca CALM® movement artifact correction

Bevægelse under CBCT optagelsen :

Bevægelses artefakter

En CBCT optagelse tager typisk 10 sekunder. Enhver fotograf eller blot iPhone bruger véd, at en foto optagelse med varighed på 10 sekunder vil give et rystet foto.

Sammen med "Max" (foto) træner jeg som opfølgning på efteruddannelse i CBCT (Cone Beam Computer Tomografi). Bliv derfor ikke forskrækket, hvis at du møder "Max" på klinikken. "Max" er helt igennem af plastmaterialer, der er tilpasset til at ligne knoglevæv ved røntgenstråling (radiopaque).
Sammen med “Max” (foto) træner jeg som opfølgning på efteruddannelse i CBCT (Cone Beam Computer Tomografi). Bliv derfor ikke forskrækket, hvis at du møder “Max” på klinikken. “Max” er helt igennem af plastmaterialer, der er tilpasset til at ligne knoglevæv ved røntgenstråling (radiopaque). ©Tandlæge Jakob Kihl | Lyngby

Eksponeringstiden er forholdsvis lang i en CBCT-undersøgelse, og selv små patientbevægelser vil derfor have betydning på billedkvaliteten, hvis rekonstruktionen af 3D data ikke korrigerer for, at patienten undervejs befinder sig forskellige steder i billedfeltet. Problemet forværres med stigende voxel-opløsning i billedfeltet. (Se mere om voxels nederst under noter).

Det kan ske, at patienter bevæger hovedet under en CBCT-optagelse, og optagelsen derfor må tages om, da optagelsen er blevet mere utydelig, kornet eller ligefrem rystet. Indbygget korrektion i den anvendte CBCT-scanners software kan imidlertid have en meget positiv indflydelse på billedkvalitet og præcision.

Bevægelses artefakter

Artefakt

Artefakt betyder “kunstig dannelse”. Artefakt er et kunstigt produkt, noget som ikke findes i virkeligheden. Ordet bruges for eksempel om måleresultater som skyldes fejl ved apparatet, metodefejl eller lignende.

Hvis patienten bevæger hovedet under eksponeringen ved CBCT, kan der opstå bevægelses artefakter, som ofte forringer billedkvaliteten så meget, at optagelsen må tages om.

Dermed fordobles den strålebelastning, patienten udsættes for.

Det er derfor meget væsentligt, at der i CBCT software er indarbejdet en korrektion for ufrivillige bevægelser i udstyrets algoritmer med henblik på at forbedre billedkvaliteten.

På Institut for Odontologi og Oral Sundhed, Aarhus Universitet, (IOOS), har forskere gennemført en undersøgelse med det formål at klarlægge betydningen af bevægelses artefakter og korrektion herfor på den diagnostiske præcision af CBCT-optagelser af kæberne.

Der blev anvendt et robot hoved, der kunne simulere tre bevægelser: nik, siderotation og rystelse. CBCT optagelse blev foretaget med fem forskellige slags udstyr, hvoraf to typer (*) havde indbygget bevægelseskorrektion.

(*) 3Shape X1™ og den CBCT scanner, som jeg anvender på Ulrikkenborg Plads : Planmeca ProMax® 3D Mid ProFace

Ved brug af udstyr uden bevægelseskorrektion sås især ved nikke- og rystebevægelser en høj andel af optagelser, som var ubrugelige på grund af artefakter (22-62 %). Denne andel var nedsat ved udstyr med indbygget korrektion (18-34 %).

Den diagnostiske sensitivitet var ligeledes stærkt nedsat ved nikke- og rystebevægelser på udstyr uden korrektion, mens sensitiviteten på udstyr med korrektion lå på niveau med kontrolværdier uden bevægelser.

Forfatterne konkluderer, at den diagnostiske præcision af CBCT blev signifikant forringet som følge af bevægelses artefakter, og at indbygget korrektion for disse bevægelser havde en positiv indflydelse på billedkvalitet og diagnostisk præcision.

(Spin-Neto R, Kruse C, Kirkevang L-L, Poulsen LH, Wenzel AImpact of motion artefact correction on diagnostic accuracy of CBCT for apical periodontitis assessment: an ex vivo pilot study. 2019. Abstract fra 22ND International Congress of DENTO-MAXILLO-FACIAL RADIOLOGY , Philadelphia, Pennsylvania, USA)

http://22ND International Congress of DENTO-MAXILLO-FACIAL RADIOLOGY

Metal under CBCT optagelsen :

Metal artefakter

Når en røntgen stråle rammer metal, reflekteres strålen. Stråle reflektionen forstyrrer CBCT billedet. Dette kaldes metal artefakt. Metal der kan fjernes før optagelsen er øresmykker og halskæder, men sølvamalgam fyldninger, guldkroner mv. kan af indlysende grunde ikke fjernes før en CBCT optagelse.

Metalartefakt CBCT : Guldkrone vil reflektere under CBCT optagelse.
Metalartefakt dannelse ved CBCT optagelsen: Guldkronen vil reflektere under CBCT optagelse.
Til venstre før algoritme korrektion.
Til højre efter metal artefakt korrektion (ARA)

Under eksponeringen af et vævsvolumen med CBCT opstår der artefakter, som ikke er kendt fra almindelige røntgen billeder (2D-billeder).

På klinikken er der således to afgørende artefakttyper, som influerer på den endelige billedkvalitet:

  1. Patientbevægelse under optagelsen (se ovenfor “Bevægelses artefakter”) og
  2. Metal fyldninger, metal kroner (fx guld), andet tæt materiale med højt atomnummer (inklusive tandemalje)

Artefakterne ses som sort-hvide streger strålende ud som stjerner og uskarpe områder eller dobbeltkontur af strukturer i billedsnittene. CBCT-scanneren bør derfor indeholde metalartefakt-reducerende algoritmer, som subjektivt får billedsnittene til at fremstå skarpere og mere klare. Tandlægeklinikken på Ulrikkenborg Plads anvender Planmeca ARA™ (ARA). Denne algoritme kan bruges både før eller efter optagelsen, og ARA kan sættes på 3 effekt niveauer afhængig af metal i den undersøgte patients mund.

(Spin-Neto R, Gotfredsen E, Wenzel A. Impact of voxel size variation on CBCT-based diagnostic outcome in dentistry: a systematic review. J Digit Imaging. 2013 Aug;26(4):813-20)

(Kim, Y.H., Lee, C., Han, SS. et al. Quantitative analysis of metal artifact reduction using the auto-edge counting method in cone-beam computed tomography. Sci Rep 10, 8872 (2020)

Alternative 3D scanninger



MR scanning (MRI-billeddiagnostik)

Fordelen ved MRI (magnetic resonans imaging) er, at patienterne ikke udsættes for ioniserende stråling, og at MR-scanning giver bredere diagnostiske muligheder. Billeddannelse med magnetisk resonans (MR) anvendes inden for flere tandlæge relevante diagnostiske områder, og med øget opløsning i billederne spås metoden yderligere udbredelse. MR er røntgenmetoderne overlegen, hvad angår blødtvævsdiagnostik, men også hårdtvæv kan for nogle diagnostiske områder tolkes med en rigtighed svarende til CBCT’s.

MR scanning af underkæbe

MR eller MRI (Magnetic Resonance Imaging) er en teknik, hvor radiobølger og magnetisme anvendes til at danne billeder af kroppen. Disse billeder vises med bedre kontrast mellem forskellige væv, specielt blødt væv, end traditionelle røntgen optagelser, og undersøgelsen anvendes derfor bredt i medicinsk billeddiagnostik. MR er baseret på, at visse atomkerner er magnetiske og dermed opfører sig som små kompasnåle. Når kroppen anbringes i scannerens magnetfelt, magnetiseres den ganske svagt. Når radiobølgesenderen efterfølgende slukkes, vil kroppens magnetisering fortsat svinge i ca. et sekund, før den falder til ro. I denne periode udsendes der svage radiobølger fra kroppen. Disse opsamles ved hjælp af antenner, og ved en efterfølgende analyse af signalerne dannes billeder af kroppens indre.
Som konsekvens af det kraftige magnetfelt og de anvendte radiobølger kan ikke alle patienter blive MR-scannet. Har man fx pacemaker eller metalsplinter i kroppen, kan man normalt ikke blive scannet.

Foreløbigt er udstyret ikke færdigudviklet til brug på tandlæge klinikker, og en MR scanner kræver meget mere plads end en CBCT scanner eller en CT scanner. I det nuværende lejemål på Ulrikkenborg Plads kan det fysisk ikke lade sig gøre. Danmarks foreløbigt første og eneste MR-scanner til tandlægebrug ankom i 2022 til Århus Universitet. For at komme ind i lokalet skulle et vinduesparti fjernes, og MR scanneren blev hejst ind med en kran. Derudover vil forstyrrende magnetiske signaler fra fx forbipasserende på Ulrikkenborg Plads med mobil telefoner forstyrrer MR scanningen. For at undgå dette bygges typisk et Faradays bur rundt om MR scanner for at afskærme mod elektriske felter, eller MR scanner anbringes i kælderetage. Desværre foreligger der ikke en anvendelig kælder på Ulrikkenborg Plads.

MR scanner til MRI billeddiagnostik er meget store og kræver meget plads
MR scannere til MRI billeddiagnostik er meget store og kræver meget mere plads end CT scannere og CBCT scannere.



SWIFT (MRI)

En lovende variant af MRI scanning

En ny metode til at udføre MR eller MRI (Magnetic Resonance Imaging) magnetisk resonans billeddannelse er SWIFT, kaldet SWeep Imaging Fourier Transformation. SWIFT adskiller sig fra andre MRI-teknikker på grund af sin unikke billedoptagelsesprotokol (pulssekvens).

MR (MRI) scanning af underkæbe kindtand. Klinisk foto og traditionelt røntgen til venstre. MR (MRI) SWIFT scanning til højre henholdsvis 24 minutter og 100 sekunder. Begge SWIFT viser bl.a. caries. 100 sekunder scanning har mere “støj”, men caries er alligevel tydelig.

(Idiyatullin D, Corum C, Moeller S, Prasad HS, Garwood M, Nixdorf DR. Dental magnetic resonance imaging: making the invisible visible. J Endod. 2011 Jun;37(6):745-52. )

(Djaudat Idiyatullin Michael Garwood.Sweep Imaging with Fourier Transformation (SWIFT) (Pages: 101-131) in: Editor(s): Sabina Haber-PohlmeierBernhard BlümichLuisa Ciobanu First published:25 April 2022: Magnetic Resonance Microscopy: Instrumentation and Applications in Engineering, Life Science, and Energy Research. 2022 Wiley‐VCH GmbH)

Ultralyd scanning (US)

Ny forskning viser, at ultralydsundersøgelser kan have et fremtidigt potentiale som supplerende diagnostisk metode hos tandlæger med forbedret billedkvalitet og specialtilpasset lyd hoved for vanskeligt tilgængelige områder i mundhulen. Brugen af ultralydsscanning er udbredt som forundersøgelse, da proceduren normalt anses for at være ufarlig. Man kan derved slippe for at foretage invasive procedurer, hvor der ofte er en langt større risiko involveret. Dette sker ofte på bekostning af præcision. De resultater man opnår med ultralydsscanning har ofte en langt mindre sikkerhed end resultater opnået ved andre procedurer. Derfor vil man ofte efterfølge en ultralydsscanning med en bedre undersøgelse, hvis ultralydsundersøgelsen afslører mulige problemer.

En ultralydsundersøgelse (US) er en ”real-time”, smertefri, ikke-invasiv diagnostisk metode, som benytter lydbølger frem for ioniserende stråling. En ultralydsscanner fungerer på samme måde som et ekkolod, som fiskere anvender til at lokalisere fiskestimer. Ultralyd udsendes i impulser fra en transducer og kastes tilbage mod en måler i apparatet, når de møder væv. US spiller en vigtig rolle i diagnostik af mange sygdomme i hoved- og halsområdet, som fx i lymfeknuder, spytkirtler, tyggemuskler, kæbeled og tunge.

Ultralydsundersøgelser (US) er baseret på lydbølger med en frekvens på 1-20 megahertz (MHz), som er højere, end menneskets øre kan opfatte. Lydhovedet på et ultralyds apparat virker både som sender og modtager. Lydbølger sendes ind i vævet, reagerer med vævet, reflekteres tilbage og producerer elektriske signaler, som omdannes til et billede på en skærm. Ultralydsscanning er en metode der bruges i alle de medicinske sammenhænge, hvor det er relevant at kunne se et billede af hvad der foregår inde i kroppen, uden først at skære den op. Ultralydsscanning kan dermed i visse tilfælde erstatte undersøgelse med røntgen. Dette er dog kun i forbindelse med billeder af bløddele. Ultralyd kan ikke passere knogler eller luft, og kan derfor ikke erstatte røntgen i forbindelse med undersøgelse af tænder eller knogle.
Sammenlignet med andre undersøgelsesmetoder er ultralydsundersøgelser i særlig grad baseret på undersøgerens viden (anatomiske og patofysiologiske viden), manøvrering af lydhovedet og tolkning af ultralydssnitbilleder i sand tid (real time).

(Chuembou Pekam F, Marotti J, Wolfart S, Tinschert J, Radermacher K, Heger S. High-frequency ultrasound as an option for scanning of prepared teeth: an in vitro study. Ultrasound Med Biol. 2015 Jan;41(1):309-16. doi: 10.1016/j.ultrasmedbio.2014.08.023. Epub 2014) Nov 15. PMID: 25444694.

US af betændelse omkring et implantat (periimplantitis). Visualisering af blodgennemstrømning ved hjælp af farveflowtilstand af et tilfælde af peri-implantitis med ultralyd scanning ovenfra (O occlusal visning). Røde og blå nuancepixels er overlejret med grå tilstand pixels, hvor registrerede hastigheder overstiger en filterindstilling (vægfilter). Typisk er hastigheder mod transduceren mærket som positive og afbildet i rød/gul. Blå/cyan pixels er mærket som negative og væk fra transduceren. Forkortelser: (Imp) Implantat, (B) Buccalt (mod kind),(P) palatinalt (mod ganen), (O) occlusalt (retning af tyggefladen/opad), (A) apialt (retning nedad mod roden), (ST) (soft tissue) blødt væv, (CB) (crestal bone) knogle .
(AR Betancourt et al :
Overview of Ultrasound in Dentistry for Advancing Research Methodology and Patient Care Quality with Emphasis on Periodontal/Peri-implant Applications,
Zeitschrift für Medizinische Physik,
Vol 33, 2023)
Ultralyd scanning (US) af tandkød
Ultralyd scanning (US) af tandkød

(Amanda Rodriguez Betancourt, Ankita Samal, Hsun-Liang Chan, Oliver D. Kripfgans,
Overview of Ultrasound in Dentistry for Advancing Research Methodology and Patient Care Quality with Emphasis on Periodontal/Peri-implant Applications,
Zeitschrift für Medizinische Physik,
Volume 33, Issue 3,
2023)

Ultralyd scanning af implantat. Samme sted med :
Klinisk foto
traditionelt røntgen
Ultralyd
Bemærk at der måles samme afstand (1,6mm) mellem knoglekant og implantat abutment.
Ultralyd scanning af implantat (I) med abutment (AB), tandkød (ST) og knogle (B)

(Salmon, Benjamin & Denmat, Dominique. (2011). Intraoral ultrasonography: Development of a specific high-frequency probe and clinical pilot study. Clinical oral investigations. 16. 643-9. 10.1007/s00784-011-0533-z. )

Krav til operatør

Alle tre billeddannende undersøgelsesmetoder, beskrevet i denne artikel, kræver mange års erfaring og specielle kompetencer for at kunne anvende udstyret korrekt og tolke de resulterende billeder.
Månedligt kontrolleres røntgen apparaturets "konstans" ; dvs. røntgen systemets permanente uforanderlighed. Kontrollen foretages med fantomer (foto). Kontrollerne for 2022 og 2023 er blevet gennemgået og godkendt af Sundhedsstyrelsen, Afdeling for Strålebeskyttelse.
Månedligt kontrolleres røntgen apparaturets “konstans” ; dvs. røntgen systemets permanente uforanderlighed. Kontrollen foretages med fantomer (foto). Kontrollerne for 2022 og 2023 er blevet gennemgået og godkendt af Sundhedsstyrelsen, Afdeling for Strålebeskyttelse. ©Tandlæge Jakob Kihl | Lyngby

Noter :



Stråledosis

Reference dosimetri

Den gennemsnitlige baggrundsdosis i Danmark er 8 µSv/dag.
CBCT stråledosis til patienten er afhængig af, hvor stort strålefelt (FOV) og hvor høj opløsning, der anvendes i undersøgelsen.

Vejledende protokoller med beregnede effektive patientdoser
Referencedosimetri med nøgle talværdier: Vejledende protokoller med beregnede effektive patientdoser ved brug af klinikkens CBCT på Ulrikkenborg Plads. ©Tandlæge Jakob Kihl  |  Lyngby

Røntgen dosis varierer betydeligt mellem forskellige fabrikater af CBCT-scannere. Ovenstående referencedosimetri er udregnet efter den CBCT-scanner, som jeg anvender i Lyngby på klinikken. Denne CBCT-scanner er som følge af maximal tenologisk udnyttelse af hver røntgen stråle og avanceret software i stand til at reducere stråle dosis. Som det ses afhænger røntgen dosis desuden af størrelsen af billedfeltet (FOV) og opløsningen, som der vælges.

Voxel

Cone Beam Computer-tomografi (CBCT) er en avanceret, volumetrisk (3D) røntgenmetode, som udnytter en flad sensorplade, der sammen med et kegleformet strålefelt bevæger sig 180° eller 360° rundt om patientens hoved. Herved registreres i computeren en række kubiske elementer, kaldet voxel, (flertal voxels), som kan variere i størrelse. På den anvendte CBCT-scanner i Lyngby : (0,075 mm3– 0,60 mm3) / (75μm, 100μm, 150μm, 200μm, 400μm & 600μm). Voxel = 3D pixel [Tandlæge Jakob Kihl]

Isotropisk voxel (CBCT) & anisotropisk voxel (CT)
Voxel udformning ved CBCT og CT scanning :
Øverst: Isotropisk voxel “den perfekte terning” ved CBCT.
Nederst: Medicinsk CT-scanning giver anisotropisk voxel, der altid har form af “mursten”.
CBCT
  • Altid en isotropisk voxel “den perfekte terning”
  • Rekonstruktionen kan skabe enhver størrelse af voxel
  • Målingerne er nøjagtige
  • Voxel størrelse er mellem 0,075 mm– 0,60 mm
CT-scanning
  • Voxel er en anisotropisk voxel
  • Voxel har altid form som en “mursten”
  • Pitch (Afstand mellem spiral rundinger og afstand til emnet under rundingen i cirkelbuen) varierer, hvilket giver unøjagtigheder i 3D beregningerne.
  • Lagtykkelse er typisk imellem 0,5 mm – 0,8 mm

Antallet og størrelsen af voxels definerer den spatiale billedopløsning (evnen til at visualisere små strukturer). [Tandlæge Jakob Kihl] Størrelsen af den vævscylinder, der skal undersøges, fastsættes alt efter hvilken diagnostisk opgave, der skal udføres. Dette cylinderformede område betegnes Field-of-View (FOV), (se øverst i denne artikel), og oftest hænger FOV og billedopløsning sammen, således at jo større et FOV der vælges, jo lavere er voxel-opløsningen og omvendt.

Tomografi

Tomografi er en bred betegnelse for alle former for snitbilleddannelse og opdeling i lag via gennemtrængende stråling eller bølge. [Tandlæge Jakob Kihl]. Ordet tomografi kommer af klassisk græsk τόμος, tomos, “udsnit, sektion” og γράφω, graphō, “at skrive” eller “at tegne”. Tomografi giver snitbilleder. Et snitbillede afspejler de indre strukturer, således at de vil passe udskæringen af et objekt, og skære i en tynd skive. Man taler om en sammenlagringsfri repræsentation af et lag af objektet. Dette i modsætning til et traditionelt røntgen billede, hvor alle strukturer vil være sammenflettet og afbildet ovenpå hinanden, da de ligger sig efter hinanden i strålegangen.  Apparatet der anvendes i tomografi kaldes en tomograf, mens et billede kaldes et tomogram

Tomogram

Når man laver Computer Tomografi (CT) laver man flere hundrede røntgenbilleder, som hver især måler hvor meget røntgenstråling der trænger igennem et væv. [Tandlæge Jakob Kihl] Herefter benytter et computerprogram disse data til at rekonstruere en 3Dmodel af det undersøgte område (tomogram).

Tomografi er en meget anvendt teknik, der kan bruges til at bestemme strukturer i materialer og lave tre-dimensionelle (3D) rekonstruktioner. Metoden er især kendt for sin brug i lægevidenskaben (CBCT, CT og MR-skanninger). [Tandlæge Jakob Kihl] Princippet bag denne teknik er, at man sender lys på sin prøve, dernæst måler det skyggebillede det undersøgte område kaster tilbage, og bestemmer formen af objektet herudfra. Dette kan i princippet gøres med alle former for lys. Røntgenstråling er elektromagnetisk stråling ligesom synligt lys.

Stråler

Forskellen på røntgenstråling og synligt lys er, at røntgen har en højere energi og derfor kan trænge ind i materialer. Dette gør røntgen særlig velegnet til at lave tomografi, da man så kan se detaljeret ind i et område. Tidligere fik man først denne viden om området, når det fx blev lukket op ved en operation. [Tandlæge Jakob Kihl] Forskellige væv absorberer røntgenstråling forskelligt. Ved at måle hvor meget røntgenstråling, der trænger igennem et væv, kan man få information om, hvordan den er opbygget.

Randon Transformation

Computerprogrammet bygger på avanceret matematik, som kaldes en Radon Transformation. (Beatty, Jen, “The Radon Transform and the Mathematics of Medical Imaging” (2012). Honors Theses. Paper 646. https://digitalcommons.colby.edu/honorstheses/646/)  ( Freeman, T.G., ”The Mathematics of Medical Imaging”, Springer Undergraduate Texts in Mathematics
and Technology, 2010.)

Nogle tekniske data om CBCT scanner anvendt på klinik:

Voxel størrelser:

75 / 100 / 150 / 200 / 400 / 600 µm

Max. 3D volume:

Ø200 x 170 mm

Ultra Low Dose*røntgen dosis mulig:

Ceph Dimax 4  Cephalometri
Planmeca CALM algorithm
Planmeca ARA algorithm
SCARA technology
3D ENT programs
3D Models scan
3D Endodontic imaging
ProFace 3D face photo
Dimax panoramic imaging
SmartPan panoramic system
4D Jaw Motion

*Mere information om muligheder for anvendelse af Ultra-Low-Dose :

(www.thelancet.com Vol 65 November, 2023 https://www.thelancet.com/journals/eclinm/article/PIIS2589-5370(23)00444-3/fulltext)

(Bebbington, N.A., Christensen, K.B., Østergård, L.L. et al. Ultra-low-dose CT for attenuation correction: dose savings and effect on PET quantification for protocols with and without tin filter. EJNMMI Phys 10, 66 (2023))

Cephalometri

Cephalometri

Cephalo betyder hoved metri betyder måling.

Røntgen optagelsen til dette sker typisk i profil og med lav dosis (ultra low dose)

Anvendelse af cephalometri

Anvendes primært som værktøj til :

  • Tandregulering (ortodonti) : Diagnoser og behandlingsplanlægning
  • Bidhævning af slidte tandsæt
  • Behandlingsplan for store implantat behandlinger
  • Opmåling aldersforandringer over tid
  • Klassifikation af kranie
  • Evaluering af behandlingsresultater
  • Forudsigelser af forandringer relateret til vækst
  • Forudsigelser af forandringer relateret til kirurgiske indgreb
  • Forskning
Cephalometri
Cephalometri billedanalyse

Cephalometri er en standardiseret og reproducibel metode til røntgen optagelse af kraniet, som kortlægger relationerne mellem underkæbe, overkæbe og resten af kraniet.

Optagelse i profil

Typisk anvendes optagelse i profil. Afhængig af interesse område kan hele kraniet eller udvalgte områder vælges. Da målepunkter er tydelige selv ved lav dosis af røntgen, anvendes typisk meget lav stråledosis (Ultra Low Dose) (Se mere i referencer nederst) [Tandlæge Jakob Kihl]

Cephalometri optagelse i tandlægeklinik på Ulrikkenborg Plads.. Patient står oprejst med fikser punkter ører og næseryg. ©Tandlæge Jakob Kihl | Lyngby
Cephalometri optagelse i tandlægeklinik på Ulrikkenborg Plads.. Patient står oprejst med fikser punkter ører og næseryg. ©Tandlæge Jakob Kihl | Lyngby



Vækst af kæber og ansigtsprofil hele livet

Tidligere har man anset kæber og ansigt for at være fuldt udvoksede, når en person ikke voksede mere i højden. Udviklingen af kæber og kranie er imidlertid en kompleks biologisk proces, som pågår kontinuerligt gennem hele livet.

Slid af tyggeflader gennem livet

I denne vækstproces indgår også slid af tænderne, som kæbeknogle og kæbeled tilpasser sig. [Tandlæge Jakob Kihl]

Ansigtsprofiler : Øverste illustration : Det slidte tandsæt, hvor nedslidningen af kindtænderne har medført øget pres på fortænder. Midterste illustration : Muskelpres fra tunge og læber. Nederste illustration : Genetablering af de oprindelige tyggeflader giver bidhævning (b). © Tandlæge Jakob Kihl | Lyngby
Ansigtsprofiler :
Øverste illustration : Det slidte tandsæt, hvor nedslidningen af kindtænderne har medført øget pres på fortænder.
Midterste illustration : Muskelpres fra tunge og læber.
Nederste illustration : Genetablering af de oprindelige tyggeflader giver bidhævning (b).
© Tandlæge Jakob Kihl | Lyngby

Øverst det slidte tandsæt (1), hvor nedslidningen af kindtænderne har medført øget pres på fortænder, der som følge af det øgede tryk presses udad og dermed rager mere frem.
Midterste illustration : Muskelpres fra tunge og læber er medvirkende til fortændernes position. (a) viser bidhøjden.
Nederste illustration : Ved genetablering af de oprindelige tyggeflader af kindtænderne lettes pres på fortænderne, hvor ekstrem slitage nu vil mindskes, og oprindelige position kan genetableres. Ved genetablering af det bortslidte, foretages bidhævning (b).

Behandlingsplan for store implantat rekonstruktioner må derfor tage højde for, at der kan forekomme yderligere kæbe- og ansigtsvækst. [Tandlæge Jakob Kihl]

Tanderuption hele livet

Kæbe og ansigt ændres hele livet. I en undersøgelse forklares det som en langsom kontinuerlig tanderuption (frembrud af tænder) igennem hele livet. (Thilander B. Dentoalveolar development in subjects with normal occlusion. A longitudinal study between the ages of 5 and 31 years. Eur J Orthod 2009;31:109-20)

(Se yderligere om tanderuption : /dannelsen-af-tand-gingiva-og-stoettevaev-hos-foster/),

Tanderuptionen aftager i hastighed gennem livet, men den har kunnet måles helt op til 60 årige. De kliniske effekter af denne fortsatte tanderuption kan man se, når implantatstøttede kroner efterhånden bliver kortere end nabotænderne. [Tandlæge Jakob Kihl] Implantater gror nemlig fast i knoglen, modsat tænder, der sidder i i et støttevæv.

(Se yderligere om tandens støttevæv : /normal-anatomi-af-tandens-stoettevaev/)

Forskel mellem mænd og kvinder

Cephalometri Mandlige og kvindelige aldersforandringer af kæber og ansigtsprofil
Cephalometri: Mandlige og kvindelige aldersforandringer af kæber og ansigtsprofil. Til venstre mænd. Til højre kvinder. (Pecora NG, Baccetti T, McNamara JA Jr. The aging craniofacial complex: a longitudinal cephalometric study from late adolescence to late adulthood. Am J Orthod Dentofac Orthop 2008;134:495-505)

Kvinder har i ovennævnte studie vist sig at have mere højde relatereret vækst af underkæben med mere bagudrettet rotation end mændene, hvor mændene til gengæld viste en mere fremadrettet vækst, hvilket giver en mere prominerende hage. [Tandlæge Jakob Kihl]

Tilsvarende er fundet i anden undersøgelse ved sammenligning af cephalometri optagelse som 17 årig og som 61 årig (Garib D, Natsumeda GM, Massaro C, Miranda F, Naveda R, Janson G. Cephalometric changes during aging in subjects with normal occlusion. J Appl Oral Sci. 2021 Oct 11;29:e20210199. doi: 10.1590/1678-7757-2021-0199. PMID: 34644780; PMCID: PMC8523103.):

Cephalometri : Sammenligning ansigtsprofil som 17 årig og 61 årig. Gennemsnit mænd og kvinder.
Sammenligning ansigtsprofil som 17 årig og 61 årig. Gennemsnit mænd og kvinder.
Cephalometri : Sammenligning ansigtsprofil som 17 årig og 61 årig. Gennemsnit mænd.
Sammenligning ansigtsprofil som 17 årig og 61 årig. Gennemsnit mænd.
Cephalometri : Sammenligning ansigtsprofil som 17 årig og 61 årig. Gennemsnit kvinder.
Sammenligning ansigtsprofil som 17 årig og 61 årig. Gennemsnit kvinder.

Reference : Garib D, Natsumeda GM, Massaro C, Miranda F, Naveda R, Janson G. Cephalometric changes during aging in subjects with normal occlusion. J Appl Oral Sci. 2021 Oct 11;29:e20210199. doi: 10.1590/1678-7757-2021-0199. PMID: 34644780; PMCID: PMC8523103.

Målepunkter ved cephalometri

Ved optagelse i profil kan der sættes let genkendelige målepunkter. Opmåling sker med AI baseret software og algoritmer, men opmålingerne kan også indtegnes manuelt.

Læs mere om AI opmålinger her :

AI cephalometrisk analyse

AI cephalometrisk 3D analyse

Cephalometri
Cephalometri målepunkter i hårdt væv
  • S Sella : Midtpunktet i Sella Turcica “Den Trykiske Saddel”, hvor hypofysen befinder sig.
  • Nasion : Forreste punkt af grænsefladen (sutur) mellem pande- og næseknoglen.
  • Ba Basion : Forreste inderste kant af Foramen Magnum (latin: stort hul), hvorigennem rygmarven går ud fra kraniet.
  • Dybeste punkt af overkæbens kurvede forløb under næsen.
  • B Tilsvarende dybeste punkt af underkæbens kurve.
  • ANS Forreste spids af næse/ganeknoglen
  • PNS Bagerste spids af næse/ganeknoglen
  • Co Condylion : Øverste punkt af underkæbens condyl (kæbeled)
  • Ar Ved røntgen optagelsen fra siden overlapningen mellem underkæben og bunden af kraniet.
  • Pog Pogonion : Det forreste punkt af underkæben.
  • Me Menton : Det nederste punkt af underkæben.
  • Go Gonion : Midtpunktet af underkæbens kæbevinkel , hvor bagerste og underste del af underkæben er tangenter.
  • Gn Gnathion : Midtpunktet mellem Pogonion og Menton.
  • Po Porion : Midtpunkt på øverste del af den cirkulære fremtoning af øregangen.
  • Pr Prosthion : Knoglekam overkæbe.
  • Id Infradentale : Knoglekam underkæbe.
  • Or Orbitale : Underste kant af øjenåbning.
  • Bo Bolton´s punkt
  • Flere måle punkter kan opsættes til specielle formål, Enten manuelt eller ved hjælp af AI software.
Cephalometri målepunkter i blødt væv
Cephalometri målepunkter i blødt væv
Frankfurter plan (horisontal)
Frankfurter plan (horisontal)
Sella-Nasion plan
Sella-Nasion plan

Referencer :

Vijayan S et al. Image enhancement of ultra-low dose CBCT images using a deep generative model,
Oral Surgery, Oral Medicine, Oral Pathology and Oral Radiology,
Volume 134, Issue 3,
2022

www.thelancet.com Vol 65 November, 2023 https://www.thelancet.com/journals/eclinm/article/PIIS2589-5370(23)00444-3/fulltext)

https://pubmed.ncbi.nlm.nih.gov/18929267/

https://pubmed.ncbi.nlm.nih.gov/19304760/

https://www.ncbi.nlm.nih.gov/pmc/articles/PMC8523103/

3D printede kroner og broer

3D print

Den digitale hurtighed ved digital scanning og efterfølgende 3D design og 3D print har gjort 3D print til et brugbart alternativ til de traditionelle metoder.

Digital design af krone
©Tandlæge Jakob Kihl Lyngby



Realtid

Der gives med det samme mulighed for at tilpasse krone i “realtid”, medens patienten sidder i tandlægestolen. Traditionelt foregår dette på øjemål og erfaring, hvor der ved vurdering af situationen tages beslutning om et “analogt” traditionelt aftryk, som med bud skal sendes til dental laboratorium. Dental laboratorium laver teknisk forarbejdning af det “analoge” aftryk, som støbes typisk ud i gips. Først herfra vil der kunne ske en vurdering.

Med digital scanning undervejs i behandlingen i tandlægestolen, kan slibning af tand forstørres og om nødvendigt korrigeres i “realtid”.

Digital scanning sker med dansk scanner fra 3Shape

Bidfunktion

Bedømmelse af patientens korrekte sammenbid er ved fremstilling af kroner og broer vigtig, da funktion af bid typisk har ændret sig som følge af den ødelagte tand. Derfor er hensigten at genetablere det korrekte sammenbid og den oprindeligt korrekte korrelation med underkæbe, overkæbe og kæbeled.

Artikulator

Traditionelt med “analoge” aftryk skal aftryk efterfølgende støbes ud i gips og med en bidregistrering støbes ind i en artikulator, der simulerer et kæbeled.

Denne artikulator kan ved digital scanning med det samme virtuelt i “real tid” opsætte en relation mellem kæber og kæbeled.

Virtuel artikulator til planlægning af bidfunktion
©Tandlæge Jakob Kihl
Lyngby

Den virtuelle artikulator har samme justerings muligheder som den traditionelle fysiske artikulator. Læs mere om opsætning af kæbeled i artikulator her. Med de traditionelle analoge aftryk anvendtes KaVo PROTARevo™, men hele processen med bidregistrering, aftryk, udstøbnin af gipsmodeller, indsætning i artikulator mv., kan nu klares med digital scanning og AI software.

Artikulator illuderer det naturlige kæbeled og tyggefunktion

Design

Design software giver mulighed for at kopiere (spejle) fx en nabotand eller vælge en tandform fra et omfattende bibliotek af tand skabeloner. Disse bearbejdes af AI robot teknologi eller “modelleres” virtuelt med hånden til form og facon passer.

Hurtighed

Ses bort fra tiden brugt på planlægning, slibning af tand, scanning og design af krone eller bro, er fremstilling af en 3-D print krone eller bro hurtig.

Jo mere præcis printning, des længere tid. Typisk tager selve 3D printet af en krone i 50μms nøjagtighed 45 minutter. Derefter skal printet afvaskes i 96% sprit (etanol) i 15 minutter. Efter tørblæsning og rensning lys- og varmebehandles emnet i 40 minutter. samlet lige under 2 timer.

3D printer med printplade nedsænket i resin bad. Der fremstilles bideskinner.
©Tandlæge Jakob Kihl
Lyngby

Materiale

Der anvendes en resin (plast), der printes punktvis afhængig af valg helt ned til 50μms nøjagtighed.

3D printer med færdigprintede kroner fæstede på printplade løftet op af resin bad.
©Tandlæge Jakob Kihl
Lyngby

Farve

Der kan vælges mellem forskellige farver, MEN kun éen farve. Dvs. den lagvise opbygning som ved påbrænding af keramik IKKE er mulig ved 3D print.

Holdbarhed

3D print til tænder er en meget ny teknik, hvorfor der ikke er dokumenteret 50 års holdbarhed modsat MK med højædel metalkappe. Mere forklaring om MK her : /mk-pfm-zirconia-keramik-kroner/

Såvel scanner som selve 3D printeren  er meget nøjagtige, måske endda i nogle tilfælde mere nøjagtige end traditionelle “analoge” metoder. Den sidste parameter til forbedring er materialet, der printes i, hvor der anvendes en resin.

Resin er under konstant udvikling og udskiftes løbende som følge af forbrug, hvorfor der løbende sker forbedringer.

3D printer med virtuel opsætningsforslag på printplade før påbegyndelse af 3D printning.
©Tandlæge Jakob Kihl
Lyngby
3D printer med færdigprintede kroner fæstede på printplade løftet op af resin bad.
©Tandlæge Jakob Kihl
Lyngby
Inspektion af 3D print
©Tandlæge Jakob Kihl
Lyngby
3D print behandles med 96% alkohol (etanol) i speciel vaskemaskine.
©Tandlæge Jakob Kihl

COVID-19 / SARS CoV-2 / RS-virus / Mycoplasma pneumoniae

COVID-19 / SARS CoV-2

Der er på klinikken fortsat opretholdt et forhøjet beredskab mod smitterisiko, idet jeg fortsat behandler med FFP3 maske.

𝗙𝗙𝗣𝟯 𝗦𝘁𝗮𝗻𝗱𝗮𝗿𝗱 Højeste filterniveau i Europa. Filtrerer mindst 99% af partiklerne fra 0,6µm diameter. Kan derfor filtrere virus partikler.

Klinikområdet rengøres kontinuerligt med gulv vask indeholdende ActiChlor Plus® (effektiv mod alle vira, bakterier og sporer) og støvsugning med Aqua+® vandstøvsuger, hvor alle støvpartikler fanges i vandbeholder med Rodalon® (benzalkoniumchlorid). Dette for at sikre, at der ikke er berørte områder i venteværelset mv. med potentiel smitte risiko.

Alle kan blive smittet med SARS-CoV-2 og udvikle COVID-19, men de fleste med COVID-19 vil opleve relativt milde symptomer. Nogle oplever dog mere alvorlige sygdomsforløb, hvor de nedre luftveje og eventuelt andre organer i kroppen bliver påvirket i varierende grad.

Høj alder, en række kroniske sygdomme, svær overvægt, og graviditet øger risikoen for et alvorligt sygdomsforløb.

Derfor anvendes fortsat FFP3 masker ved tandbehandling på klinikken.

COVID-19 ser ud til at være en sygdom, man ser hen over hele året, og COVID-19 er ikke blevet en ren vintersygdom som influenza. COVID-19 slår ikke så hårdt som tidligere, fordi vi grundlæggende har mere immunitet.

Derfor handler det primært om at beskytte de særligt sårbare grupper af befolkningen. Brug af FFP-3 maske sammen med de øvrige foranstaltninger på klinikken giver større sikkerhed for at hindre smitte risiko mellem patienter.

Det er virkelig vigtigt at forstå, at COVID-19 / SARS CoV-2 ikke kun er en respiratorisk sygdom. Det er en multiorgansygdom. Der er med andre ord effekter ikke kun på luftvejene, men i hele kroppen, hvilket adskiller COVID-19 / SARS CoV-2 fra influenza.

Den COVID-19 / SARS CoV-2 variant, der kan sprede sig nu, er den, der smitter mest effektivt på det brogede kludebagtæppe af immunitet, som den møder. På den baggrund er der høj sandsynlighed for, at smitten med SARS-CoV-2 vil stige. Både incidensen og positivprocenten er højest i aldersgrupperne 50-79 år, hvilket skal ses i lyset af, at de ældre aldersgrupper ikke har været smittet i så stor udstrækning under omikronbølgen som den øvrige befolkning.

Kold lungebetændelse Mycoplasma pneumoniae (MP)

Et stigende antal danskere blevet testet positive for Mycoplasma pneumoniae (MP), også kendt som ’kold lungebetændelse’. Antallet er nu så højt (29. november 2023), at der er tale om en epidemi, vurderer Statens Serum Institut.

Sygdommen viser sig ofte som milde influenzalignende symptomer med træthed, hovedpine, ondt i halsen og langvarig tør hoste, særlig natlig hoste. Langt de fleste har feber, men ofte ikke så høj feber, som for influenza og anden mere klassik lungebetændelse. Dette har givet tilnavnene ’kold lungebetændelse’ eller ’atypisk lungebetændelse’, da almindelig penicillin heller ingen effekt har på infektionen.

Mycoplasma-infektioner kommer i bølger, hvor sygdommen rammer de grupper i befolkningen, der endnu ikke har opbygget immunitet. Derfor er det også typisk en sygdom, der ses blandt skolebørn i alderen 6-12 år.

De seneste knap fire år har antallet af mycoplasma-infektioner været ekstremt lavt, og det er derfor ikke usædvanligt, at vi har en epidemi nu. Vi har faktisk ventet på den, siden vi lukkede landet op efter COVID-19-pandemien.

Netop fordi antallet har været så lavt i de seneste 3,5 år, og der derfor er en gruppe børn, som ikke har opbygget immunitet, kan vi nok også forvente en højere forekomst denne sæson, end hvad der er set under tidligere Mycoplasma-epidemier før pandemien.

RS-virus: Respiratorisk syncytialvirus

Respiratorisk syncytialvirus (RS-virus) giver anledning til luftvejssygdom. Alle kan blive ramt af RS-virus. Men især spædbørn, ældre og immunsvækkede er i risiko for et alvorligt forløb af RS-virus. Små børn kan få vejrtrækningsbesvær, hvilket kan give behov for indlæggelse. RS-virus er en typisk vintersygdom. Den optræder i bølger af 6-10 ugers varighed i perioden fra december til marts som oftest sammenfaldende med influenzasæsonen.

Influenza

Antallet af registrerede influenza-tilfælde fortsætter med at falde. Vi var lidt heldige, at sæsoninfluenza kom så sent i gang, før den for alvor fik godt fat.

Influenza er en sygdom, der skyldes smitte med en influenzavirus, hvor virusinfektionen primært rammer luftvejene.

Alle mennesker kan få influenza, hvor de fleste vil opleve en mild infektion. Men for nogle grupper kan influenza give et alvorligt sygdomsforløb, og kan i værste tilfælde være livstruende.

Det er særligt ældre over 65 år, gravide og personer med en række kroniske sygdomme og tilstande, som har øget risiko for et alvorligt sygdomsforløb. Disse grupper tilbydes derfor gratis vaccination mod influenza.

Det er muligt at forebygge influenza gennem vaccination. Vaccination nedsætter risikoen for at blive smittet, og nedsætter også risikoen, hvis man skulle blive smittet med influenza på trods af vaccination. Influenzavaccination er særligt vigtigt, da influenza udgør en særlig risiko for mange af de samme mennesker, der også risikerer et alvorligt sygdomsforløb, hvis de får COVID-19. Bliver man syg med begge sygdomme samtidig, kan sygdomsforløbet yderligere forværres.

12M VM i Helsinki

Den positive udvikling af COVID-19 pandemi har endelig åbnet op for afvikling af udsatte sportsarrangementer.

Da jeg er udtaget til VM i Helsinki, holder klinikken lukket fra d. 11. til 29. august 2021.

Vi deltager med den smukke 12 Meter, Jenetta:

Robbe & Berking Sterling Cup
2019, Flensburger Förde
12er, luftaufnahme
Jenetta (1939), den længste 3. regel, der nogensinde er bygget, blev relanceret på Robbe and Berking Classics-værftet i Flensburg i juni 2019.

Læs om Jenetta hér (åbner et nyt link!)

Booking til akut tider fra 30. august mulig via klinikkens webside:
Meget akutte opgaver henvises til TandlægeVagten, Oslo Plads, 2100 København Ø

Implantater

– som naturlige tænder

Et implantat er en god idé, hvis man mangler éen eller flere tænder.
Et implantat er en kunstig rod af titanium.
Titaniumroden placeres i kæbeknoglen ved en operation, fordi titanium har den evne at kunne gro fast til kæbeknoglen.

Behandling med implantat giver forbedrede muligheder for tanderstatninger.
Det er muligt at genopbygge et helt tandsæt, der ikke skal tages af, hos den helt tandløse patient, eller erstatte en tabt fortand, uden at slibe på nabotænderne.


Læs mere

MK, PFM, Zirconia, Keramik -Kroner

Metalkeramik, også kaldet påbrændingskroner, PFM eller MK, i det følgende benævnt MK, har i vidt omfang vundet indpas som tandkrone og tandbro restaureringer. MK adskiller sig fra keramik kroner kun i keramik (Zirconia m.fl.) at have en underliggende metal kappe som forstærkning. Påbrændingen af keramik til metal har været anvendt af tandlæger siden starten af dette århundrede, og tandlægers store anvendelse af metoden har medført en stor udvikling, både mht. udformning med større og mindre områder udført i keramik, samt de materialer, der anvendes til metalkeramik. En ny konkurrent til tandfarvede kroner har siden 2019 været 3-D print, men 3-D print beskrives særskilt: https://www.jakobkihl.dk/3-d-printede-kroner-og-broer/ 3-D print printes i resin (plast) og er derfor ikke fremstillet i keramik.

Udvikling af metalkeramik

Oftest har udviklingen alene skyldtes konkurrende fabrikater, hvor undersøgelser omkring produkterne er udført efter introduktionen eller kun i begrænset omfang gennemført.

Stoler tandlæger selv på metalkeramik ?

I en undersøgelse blandt amerikanske tandlæger (8angav 70% af disse, at de i 70-100% tilfælde brugte metalkeramik tand-kroner til restaurering af kindtænder, når en krone blev nødvendig. Kun 13% brugte almindelig guld i 60% af behandlingerne eller mere.

Tyggeflader i keramik

75% anvender næsten altid keramik, medens 3% aldrig anvender keramik på tyggeflader af kindtænder. Cirka 75% af tandlægerne havde gennem de sidste 5 år oplevet keramik fejl i mindre end 2% af patient behandlingerne med keramik, mens de sidste 25% af tandlægerne havde haft det i op til 10% af behandlingerne gennem de sidste 5 år. Som sidste spørgsmål i undersøgelsen blev tandlægerne spurgt, hvis tandlægen selv skulle have lavet en tilsvarende krone i en kindtand, hvilket materiale de foretrak til sig selv. 75% af tandlægerne foretrak en guldkrone, hvis de selv skulle have en krone. Dette understreger, at ses der bort fra udseende, er guld fortsat de andre materialer overlegen, og anvendelse af keramik på tyggeflader ikke er uden problemer.

Zirconia fuld keramik tandkroner

Nyere undersøgelser med zirconia keramik kroner understøtter ovenstående frakturproblemer med tyggeflader i keramik (81 I en undersøgelse fra Sverige i 2012 (82) angives at kindtænder i undersøgelsen behandlet med zirconia keramik kroner indenfor 5 år medførte :

  • udtrækning af tand 3%
  • tab af fæste 7%
  • rodbehandling 4%
  • fraktur af keramik 6,3%
  • omlavning 9%

Keramik kroner med zirconia har med rette fået øgenavnet “granit kroner”. Se hvorfor: her Anvendelsen af keramik til tand-kroner er ikke altid problemfri.

Gennemgang af principperne i metalkeramik / MK

MK kroner er en gennemprøvet kronetype, som korrekt anvendt i de rigtige materialer, ikke giver ovenstående problemer. Argumentet for anvendelse af fuld keramik tandkroner fx i zirconia skulle være kosmetiske. Imidlertid kan korrekt udført MK krone ikke skelnes fra den naturlige tand.

MK krone til fortand
©Tandlæge Jakob kihl
Lyngby

I det følgende nedenfor foretages derfor en gennemgang af principperne i metalkeramik. Herunder vil der også være en kort oversigt over indholdet i metal legeringer og keramik, idet det er et alment problem for den praktiserende tandlæge, at der kun er en lille indsigt i de materialer, som der dag efter dag fyldes i munden på patienter.

Jakob Kihl: Metal keramik | Odontologisk Boghandels Forlag | København | EAN/ ISBN-13: 9788774939719

Metal keramik | MK | Porcelain-Fused-to-Metal | PFM | VMK | Porcelæn påbrændings krone Abstract 2012 af den oprindelige lærebog tidligere anvendt ved undervisningen af 8. – 10. semester ved Tandlægeskolen i København. Original kan rekvireres ved henvendelse til Det Kongelige Bibliotek | KUBIS

Klik for mere viden om :

  1. Bindingen mellem metal og keramik
  2. Legeringer anvendt til metalkeramik
  3. Keramik anvendt til metalkeramik
  4. Farveændring af MK keramik ved brænding
  5. Farvebegrebet anvendt i tandlægepraksis
  6. Nye metoder til farvevalg til keramik
  7. Referencer75

Vi bruger cookies

Denne cookiepolitik forklarer, hvad cookies er, og hvordan vi bruger dem.

Du kan læse denne politik hvis du vil forstå:
  1. hvad cookies er,
  2. hvordan vi bruger dem,
  3. hvilke typer cookies vi bruger,
  4. de oplysninger vi indsamler ved hjælp af cookies, hvordan disse oplysninger bruges, og
  5. hvordan man kontrollerer cookie-præferencer.
For yderligere information om, hvordan vi bruger, opbevarer og holder dine personlige data sikre, se vores politik til beskyttelse af personlige oplysninger.
Du kan til enhver tid ændre eller trække dit samtykke tilbage fra Cookie-erklæringen på denne webside.
Lær mere om, hvem vi er, hvordan du kan kontakte os, og hvordan vi behandler personlige data i vores privatlivspolitik.
Dit samtykke gælder for følgende domæner: www.jakobkihl.dk

Hvad er cookies?

Cookies er små tekstfiler, der bruges til at gemme små oplysninger. Cookies gemmes på din enhed, når webstedet indlæses i din browser. Disse cookies hjælper os med at få webstedet til at fungere korrekt, gøre webstedet mere sikkert, give bedre brugeroplevelse og de sender informationer til din browser, så den kan forstå, hvordan webstedet fungerer og på baggrund af dette analysere, hvad der fungerer og hvor det muligvis skal forbedres.

Hvordan bruger vi -og de andre, disse cookies?

Som alle andre online tjenester bruger vores websted også cookies. Vi bruger både førsteparts- og tredjepartscookies til en række formål. Cookies fra første part (os selv) er for det meste nødvendige for, at webstedet fungerer på den rigtige måde. De indsamler ikke nogen af ​​dine personligt identificerbare data. De tredjepartscookies, der bruges på vores websteder, bruges hovedsageligt til at forstå, hvordan webstedet fungerer, hvordan du interagerer med vores websted og hvordan vi bedst holder vores tjenester sikre. Vi leverer ikke reklamer, men gjorde vi det er det igennem disse cookies at Google kan genkende dig.
Det er via tredjepartscookies at Google (-og de andre søgemaskiner) kan finde på at vise dig andre sider, der ligner og har nogenlunde samme indhold som vores.
Alt i alt giver cookies dig en langt bedre og forbedret brugeroplevelse -og nogle gange hjælp til at fremskynde dine fremtidige interaktioner på World Wide Web (www. )

Hvilken type cookies bruger vi?



De Essentielle: Nogle cookies er vigtige for, at du kan opleve den fulde funktionalitet på et websted. De giver os også mulighed for at opretholde brugersessioner og forhindre eventuelle sikkerhedstrusler. De indsamler eller gemmer ingen personlige oplysninger. Disse cookies giver dig f.eks. mulighed for at læse vores webside, på den skærm netop du bruger, på netop den browser du vælger. Uden denne type cookies, ville tekst og billeder sikkert ikke passe til din skærm.
computer Statistik: Disse cookies gemmer informationer som antallet af besøgende på webstedet, antallet af unikke besøgende, hvilke sider på webstedet der er besøgt, kilden til besøget osv.
Disse data hjælper os med at forstå og analysere, hvor godt webstedet fungerer og hvor det skal forbedres.
Marketing: Disse cookies vil blive brugt til at personalisere de annoncer, vi viser dig, så de bliver mere meningsfulde for dig. Disse cookies hjælper os også med at holde styr på effektiviteten af ​​disse annoncekampagner. Oplysninger, der er gemt i disse cookies, kan også bruges af tredjepart-annonce udbydere til at vise dig annoncer på andre websteder i browserens hovedskærm (dit søgefelt).
Funktionelle: Dette er cookies, der hjælper visse ikke-væsentlige funktioner på vores websted. Disse funktioner inkluderer indlejring af indhold som videoer eller deling af indhold på webstedet på stort set alle sociale medieplatforme. De er således ikke direkte vigtige for at websiden fungerer, men de hjælper dig, så din brug af websiden bliver lettere og hurtigere.
Præferencer: Disse cookies hjælper os med at gemme dine indstillinger og browser præferencer som sprogindstillinger, så du får en bedre og langt mere effektiv oplevelse ved fremtidige besøg på webstedet.


Nedenstående liste viser de cookies der benyttes på dette website.

CookieBeskrivelse
_pinterest_cmBliver brugt af Pinterest. Den sender oplysninger om deres brugere, om det materiale deres bruger vælger at dele, om ophavsret og fra hvilket domæne brugerens oplysning er hentet fra. Læs mere på pinterest: https://policy.pinterest.com/
cookielawinfo-checkbox-necessaryID af cookie bruger indstillinger (No=Vis kun nødvendige cookies, Yes=Cookie accept)
cookielawinfo-checkbox-non-necessaryGemmer cookie bruger accept eller afvisninger
PHPSESSIDCookie genereret af applikationer baseret på PHP-sproget. Dette er en generel brugeridentifikator, der bruges til at vedligeholde brugersessionvariablerne. Det er normalt et tilfældigt genereret nummer, hvordan det bruges kan være specifikt for webstedet, men et godt eksempel er at opretholde en logget ind-status for en bruger mellem sider. Denne cookie er MEGET nødvendig, uden denne, kan en browser ikke oversætte et websted.
viewed_cookie_policyFortæller om Cookie policy er læst
wfwaf-authcookie-6609....Denne cookie giver vores firewall mulighed for at registrere indloggede brugere og give dem øget adgang. Det giver også vores firewall mulighed for at registrere ikke-loggede brugere og begrænse deres adgang til sikre områder. Cookien lader firewall'en vide, hvilket adgangsniveau en besøgende har for at hjælpe firewall med at tage smarte beslutninger om, hvem de skal tillade, hvem der skal begrænses og hvem de skal blokere.
wp_google_apps_loginHvis du kan se denne cookie i din browser oversigt, så kan du logge ind på siden. Hvis du ikke kan se den betyder det at du ikke har fået en nøgle til hoveddøren 😉
wp_sec_6f1d67d68afcc0a85dSikkerheds cookie der beskytter os imod hacking, spyware og worms
WP_test_cookieEn cookie der tester de andre cookies
wp-settings-1Funktionel cookie, benyttes af websitet

Hvordan kan man kontrollere cookie-præferencer?



Hvis du beslutter dig for at ændre dine præferencer senere gennem din browsing-session, kan du klikke på fanen “Privatlivs- & cookiepolitik” på din skærm, under indstillinger (-i bunden af vores webside).
Dette viser meddelelsen om samtykke igen, så du kan ændre dine præferencer eller trække dit samtykke helt tilbage.
Derudover giver forskellige browsere forskellige metoder til at blokere og slette cookies, der bruges af websteder.
Du kan ændre indstillingerne i din browser for at blokere / slette cookies. For at finde ud af mere om, hvordan man administrerer og sletter cookies kan du læse mere under dokumentationen i din browser eller på wikipedia.org eller på www.allaboutcookies.org

2024 © Tandklinikken I Lyngby | Ulrikkenborg Plads 11, 2800 Kgs. Lyngby | jakobkihl.dk
